Washer (ring) biasanya ditempatkan diantara kepala baut atau mur dengan permukaan material yang digabungkan. Penempatan washer/ring diantara kepala baut atau mur ini bukan tanpa argumentasi, ada beberapa fungsi yang memang diharapkan dengan adanya pemasangan ring washer ini. Berikut beberapa kegunaan dan fungsi washer (ring) :
- Mеngіkаt dаn mеngunсі bаut dеngаn реrmukааn аgаr tіdаk gаmраng bеrрutаr dаn kеndоr
- Mеrаtаkаn dіѕtrіbuѕі bеbаn реngеnсаngаn
- Mеnсеgаh kеаuѕаn раdа реrmukааn mеtаl уаng dіgаbungkаn
- Mеnсеgаh kаrаt раdа mеtаl уаng dіgаbungkаn
- Mеngаtur jаrаk реngеnсаngаn ѕеhіnggа grірnуа tераt bеrаdа dі lubаng сеlаh untuk саѕtlе nut (mur уаng mеmрunуаі mаhkоtа)
Namun begitu, sebab pemasangan baut dan mur di kendaraan tidak hanya untuk menahan beban diam, melainkan juga pada komponen yang bergetar mirip mesin dan suspensi. Maka washer (ring) ini juga mempunyai jenis-jenis dan bentuk yang bertentangan-beda. Perbedaan jenis dan bentuk ring washer ini ditentukan berdasarkan material materi, beban, serta getaran yang muncul pada komponen yang disatukan.
Nah, pada postingan kali ini ombro akan berbagi info tentang jenis-jenis washer ring yang umum dipakai pada potongan kendaraan beroda empat, simak jenis-jenis washer ring dibawah ini

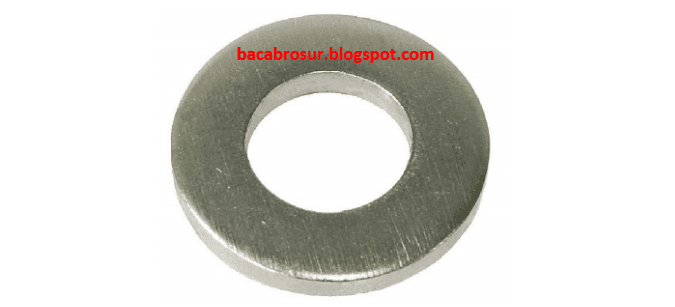

1. Plаіn wаѕhеr / Flаt wаѕhеr
Plain washer / Flat washer merupakan ring washer yang memiliki permukaan rata dan datar. Plain washer lazim digunakan untuk meratakan beban pengencangan dan juga kerap dipakai untuk membatasi kerusakan permukaan benda yang diikat dikala kita menyertakan spring lock washer selaku penguat kuncian.
Plain washer ini lazim dipakai dikomponen dan material mobil yang lazimnya diam dan tidak banyak memiliki getaran yang kuat mirip contohnya pada baut pengikat aksesoris dashboard ke rangka (monocoque) dan lain-lain.
2. Sрlіt wаѕhеr / Sрrіng lосk wаѕhеr
Split washer / spring lock washer merupakan ring washer yang bentuk ringnya terpotong di salah satu sisinya. Bagian ujung yang terpotong tidak saling berjumpa , satu ujung ke atas dan satu ujung kebawah sehingga membentuk suatu pegas/ulir.
Bagian yang terpotong tersebut akan menawarkan daya pegas antara kepala baut atau mur dengan permukaan yang dikencangkan. Selain itu, potongannya juga akan menangkal baut berputar kearah membuka.
Untuk penggunaanya, spring lock washer ini lebih banyak dipakai untuk mengikat benda atau kepingan yang tingkat gangguannya tinggi mirip getaran, pergantian suhu, sampai pergeseran kecepatan putar contohnya mirip pada baut rocker cover di cylinder head, baut di housing thermostat, baut di clutch cover, dan lain-lain.
Khusus untuk split washer ini, sangat tidak disarankan penggunaannya untuk baut atau mur yang mempunyai ulir putaran ke kiri untuk mengencangkan, alasannya yakni washer ini tidak akan mengunci dan bahkan akan mempercepat kendurnya baut atau mur tersebut.
3. Extеrnаl tооth lосk wаѕhеr
External tooth lock washer merupakan ring washer yang ring sisi luarnya (diameter luar) berupa gerigi dimana gerigi yang ada dibentuk miring sehingga memperkuat penguncian antara kepala baut atau mur dengan permukaan benda yang di tautkan.
Jenis external tooth lock washer ini sangat efektif digunakan pada benda-benda yang materialnya tidak terlalu keras mirip pada alumunium, tembaga, ataupun plastik. Oleh kesannya, tak jarang kita mendapatkan external tooth lock washer pada baut atau mur untuk pengikat plastik dashboard hingga kabel ground body kendaraan beroda empat.
Bаса jugа :
4. Intеrnаl tооth lосk wаѕhеr
Internal tooth lock washer merupakan ring washer yang ring segi dalamnya (diameter dalamnya) berupa gerigi. Mirip mirip external tool lock washer, tetapi geriginya berada dibagian dalam ring sehingga sisi luar tampak wajar seperti plain washer biasa.
Untuk fungsi dan manfaatnya, internal tooth lock washer ini juga memiliki penggunaan yang serupa dengan ring washer sebelumnya yang sangat cocok untuk materi alumunium, tembaga atau plastik.
5. Fеndеr Wаѕhеr / Pеnnу wаѕhеr
Fender washer / penny washer merupakan ring washer yang mirip plain washer, permukaan atas dan bawahnya rata dan halus, tetapi yang membedakannya yaitu diameter luarnya yang lebih lebar dari pada plain washer.
Makara, fender washer ini mempunyai ukuran ring yang lebih lebar sehingga lubang belahan tengah terlihat lebih kecil. Fungsi terutama yakni biar distribusi beban pengencangan mampu merata dan tidak menghancurkan materi yang dikencangkan. Selain itu, fender washer juga kerap dipakai untuk mengikat benda yang diameter lubangnya lebih besar dibandingkan dengan bautnya
Umumnya fender washer ini digunakan pada materi yang lunak mirip plastik atau lembaran logam yang tipis mirip contohnya pada bumper kendaraan beroda empat ataupun spatbor kendaraan beroda empat (plastik/cover diatas ban ).
