Baterai atau sering juga disebut dengan accu merupakan komponen kelistrikan yang terdapat pada kendaraan yang berfungsi sebagai menyimpan arus listrik dan nantinya digunakan sebagai sumber listrik DC pada sistem kelistrikan yang ada di dalam mobil.

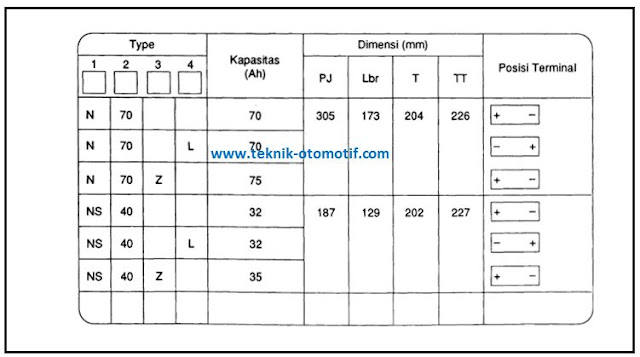

Accu yang dibuat di Jepang akan diberi kode pengenal accu sesuai dengan kode standar industri Jepang atau japan industrial standard (JIS). Kode tersebut akan menunjukkan kapasitas listrik accu, ukuran accu dan posisi terminal positif accu apakah berada disisi sebelah kanan atau kiri.
Lokasi kode accu
Informasi kode accu
Informasi kode accu
1. Kemampuan
Hal ini menunjukkan kapasitas listrik yang dapat tersimpan di dalam baterai secara tidak langsung. Tabel di bawah ini menunjukkan hubungan antara kode pengenal accu terhadap kapasitas accu.
Kode Pengenal Accu | Kapasitas Accu Pada 5 Jam | Kode Pengenal Accu | Kapasitas Accu Pada 5 Jam | Kode Pengenal Accu | Kapasitas Accu Pada 5 Jam |
28 B 17 R/L | 24 | 50 D 20 R/L | 40 | 95 D 31 R/L | 64 |
34 B 17 R/L | 27 | 55 D 23 R/L | 48 | 95 E 41 R/L | 80 |
28 B 19 R/L | 24 | 65 D 23 R/L | 52 | 105 E 41 R/L | 83 |
34 B 19 R/L | 27 | 48 D 26 R/L | 40 | 115 E 41 R/L | 88 |
36 B 20 R/L | 28 | 55 D 26 R/L | 48 | 130 E 41 R/L | 92 |
38 B 20 R/L | 28 | 65 D 26 R/L | 52 | 115 F 51 | 96 |
46 B 24 R/L | 36 | 75 D 26 R/L | 52 | 145 F 51 | 108 |
50 B 24 R/L | 36 | 80 D 26 R/L | 55 | 150 F 51 | 112 |
55 B 24 R/L | 36 | 65 D 31 R/L | 56 | 170 F 51 | 120 |
32 C 24 R/L | 32 | 75 D 31 R/L | 60 |
Kapasitas accu menunjukkan jumlah listrik yang dapat tersimpan di dalam accu yang dapat digunakan sebagai sumber listrik. Kapasitas accu dinyatakan dengan satuan Ampere Hours (AH) yang dapat diperoleh dengan rumus :
AH = Ampere x Waktu (Jam)
Kapasitas accu berubah tergantung dari kondisi pengeluarannya. JIS mendefinisikan bahwa kapasitas listrik adalah jumlah listrik yang dapat dilepaskan sampai tegangan pengeluaran akhir menjadi sebesar 10,5 volt dalam waktu 5 jam. Sebagai contoh, accu dalam keadaan terisi listrik penuh kemudian arus listrik di dalam accu dikeluarkan secara terus menerus sebesar 5,6 ampere selama 5 jam sampai tegangan pengeluaran akhir menjadi 10,5 volt. Maka diperoleh kapasitas accu tersebut adalah 28 AH (5,6 ampere x 5 jam).

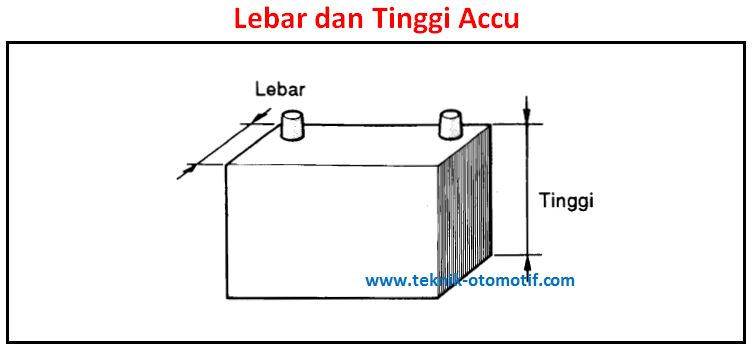

2. Lebar dan tinggi accu
Kombinasi dari ukuran lebar dan tinggi accu ditunjukkan salah satu dari 8 huruf, dari huruf A sampai huruf H. Kode penunjukkan ukuran lebar dan tinggi accu dapat dilihat pada tabel di bawah ini :
Kode | Lebar (mm) | Tinggi (mm) |
A | 162 | 127 |
B | 203 | 127 atau 129 |
C | 207 | 135 |
D | 204 | 173 |
E | 213 | 176 |
F | 213 | 182 |
G | 213 | 222 |
H | 220 | 278 |
3. Panjang accu
Panjang accu secara keseluruhan dapat ditunjukkan dalam satuan panjang centi meter (cm). Sebagai contoh, apabila kode pengenal panjang accu adalah 23 maka artinya adalah panjang accu tersebut yaitu 23 cm.
4. Posisi terminal positif accu
Posisi dari terminal positif accu dapat ditunjukkan oleh huruf R atau huruf L. Huruf R berrarti posisi terminal positif accu terletak disisi sebelah kanan, sedangkan huruf L berrarti posisi terminal positif accu berada disisi sebelah kiri.
