Jobsheet Memilih peralatan dan kelengkapan gambar teknik

Jobsheet Memilih peralatan dan kelengkapan gambar teknik

Kamu telah mempelajari Kompetensi Dasar 3.1 Memahami peralatan dan kelengkapan gambar teknik.

Sekarang, waktunya Sobat menerapkan pengetahuan kamu tentang peralatan dan kelengkapan dalam menggambar teknik otomotif.

Tugas Memilih Peratan dan kelengkapan gambar teknik

Menggambar!

Kerjakanlah tugas berikut :

1. Kamu akan belajar menggunakan peralatan menggambar teknik
2. Milikilah peralatan yang dibutuh untuk membuat gambar diatas

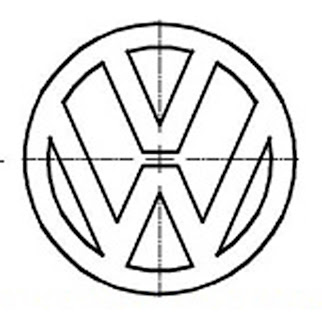

3. Buatlah gambar diatas pada kertas gambar ukuran A4
4. Untuk sekarang Sobat tidak perlu untuk membuat garis tepi kertas, karena belum kita pelajari
5. Buat gambar serapi mungkin dengan menggunakan peralatan yang sesuai fungsinya masing-masing (contoh: untuk membuat lingkaran gunakan jangka, JANGAN GUNAKAN UANG LOGAM atau tutup botol)
6. Jagalah kebersihan dari gambar kamu.

Berdasarkan tugas diatas, Sobat telah menggunakan beberapa jenis peralatan dan perlengkapan gambar teknik.

Ketika melakukan pekerjaan tersebut, sobat tentu memilih peralatan yang paling tepat ketika membuat gambar pada bagian-bagian tertentu.

Misalnya, saat membuat garis tengah, sobat mungkin memilih penggaris, namun kurang tepat. Lalu sobat memilih penggaris segitiga.

Memang kesulitan membuat garis tengah tersebut berkurang ketika memakai segitiga, akan tetapi akan lebih mudah lagi saat memanfaatkan dua buah segitiga.

Tugas UTAMA! Memilih peralatan

1. Apa alat gambar yang sobat perlukan saat membuat garis? Alasannya?
2. Apa alat gambar yang sobat perlukan ketika membuat busur? Alasannya?
3. Alat gambar apa yang sobat pakai saat menghapus garis yang tidak bermanfaat?
4. Alat gambar apa yang sobat pakai ketika menghapus salah satu garis diantara garis penting lainnya? Alasannya?
5. Kenapa sobat butuh kertas gambar dalam membuat gambar teknik?

☺☺☺☺☺☺☺ GOOD LUCK, SOB ☺☺☺☺☺☺☺
